Pembelajaran secara visual akan memudahkan otak kita untuk mengingat dan memahami lebih baik dari informasi yang diberikan. Oleh karena itu, untuk mengerti bagian tang ampere dengan mudah, Anda bisa lihat gambar tang ampere yang disertai dengan penjelasan tiap bagian.
Perlu diperhatikan juga bahwa gambar tang ampere yang tidak dilengkapi dengan penjelasan akan berpotensi memberi informasi yang salah. Karena mengetahui detail dari bagian tang ampere akan memudahkan Anda dalam menggunakan fitur yang ada.
Secara umum, gambar tang ampere tidak memiliki bagian yang terlalu banyak. Anda bisa ulas semua bagian berdasarkan gambar tang ampere yang dijelaskan di artikel ini.
Daftar Isi
Penjelasan dan Gambar Tang Ampere

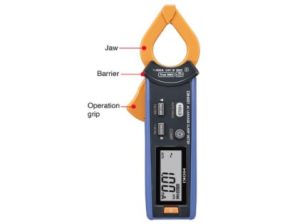

Layaknya alat ukur pada umumnya, tang ampere dirancang dengan bagian-bagian yang memiliki fungsi tertentu yang menunjang seluruh. Lihat contoh foto tang ampere berikut ini.
Dari gambar tersebut, bisa Anda lihat terdapat beberapa susunan bagian tang ampere dengan masing-masing perannya. Untuk mengurai gambar tang ampere dan fungsinya, mari simak penjelasan berikut.
Bagian Kepala Clamp
Lihat kembali gambar clamp meter di atas. Bagian kuning yang menyerupai tang tersebut adalah bagian kepala clamp. Fungsi kepala clamp yaitu untuk mengukur arus dengan menjepit kabel konduktor yang akan dilakukan pengujian. Bagian kepala clamp terdiri dari dua jaw yang bisa terbuka dan tertutup.
Bagian Pengatur Rentang atau Skala
Untuk pengukuran yang presisi, Anda harus mengatur rentang pengukuran. Rentang pengukuran bisa diatur dari bagian pengatur rentang. Pilih rentang yang sesuai dengan memperkirakan besar arus dari rangkaian yang diuji.
Baca juga: clamp meter diagram
Baca juga: simbol tang ampere
Bagian Terminal Kabel Probe
Terminal kabel probe adalah bagian yang perannya untuk menghubungkan kabel dengan alat tang ampere. Pada gambar tang ampere diatas tidak terlihat terminal kabel probe, karena di beberapa model terminal kabel terletak di bagian bawah bodi instrumen maupun di samping. Penempatan terminal kabel probe tergantung dengan referensi pengembang.
Bagian Layar LCD
Lihat gambar tang ampere di atas untuk melihat layar LCD. Layar LCD pada tang ampere memiliki ukuran yang bervariasi. Bagian ini berfungsi sebagai penampil hasil pengukuran. Pada contoh gambar tang ampere yang disertakan terdapat beberapa angka hasil pengukuran. Angka itulah yang perlu Anda baca sebagai hasil pengukuran.
Bagian Grip Clamp
Bagian grip clamp bisa Anda lihat pada keterangan yang ada di gambar tang ampere. Umumnya grip clamp dihadirkan dengan warna yang senada dengan kepala clamp. Grip clamp ada di bodi samping tang ampere. Berfungsi untuk membuka penjepit saat akan memasukkan kabel konduktor. Untuk membukanya, Anda bisa tekan grip clamp.
Kesimpulan
Tang ampere yang berfungsi untuk mengukur arus listrik dengan menjepit kabel konduktor di suatu rangkaian listrik. Bagian tang ampere yang akan mengukur langsung kabel konduktor adalah kepala clamp. Nah, untuk tahu fungsi-fungsi bagian tang ampere, Anda perlu menyimak gambar tang ampere.
Seperti contoh gambar tang ampere yang telah dijelaskan, terdapat beberapa komponen utama yang perlu diketahui fungsi dan letaknya. Menggunakan gambar tang ampere untuk mengidentifikasi bagiannya akan membantu pemula dalam memahaminya. Beberapa bagian utama dari tang ampere yang perlu diperhatikan adalah kepala clamp, pengatur rentang, terminal kabel, layar LCD, dan grip clamp.
