Tang ampere pada istilah aslinya dikenal dengan clamp meter. Tang ampere atau clamp meter merupakan suatu instrumen ukur yang biasa mengukur arus listrik yang mengalir pada kabel konduktor. Secara fungsi, mungkin Anda akan mengira alat ini sama dengan multimeter, alat ukur listrik yang sangat populer.
Namun, alat tang ampere memiliki clamp atau penjepit yang tidak dimiliki oleh multimeter. Penjepit pada tang ampere memegang peran penting dalam pengukuran yaitu untuk menjepit kabel konduktor yang akan diuji. Nah, untuk lebih jelasnya mengenai bentuk dan bagian-bagian tang ampere, mari simak penjelasan dan fungsinya berikut ini.
Daftar Isi

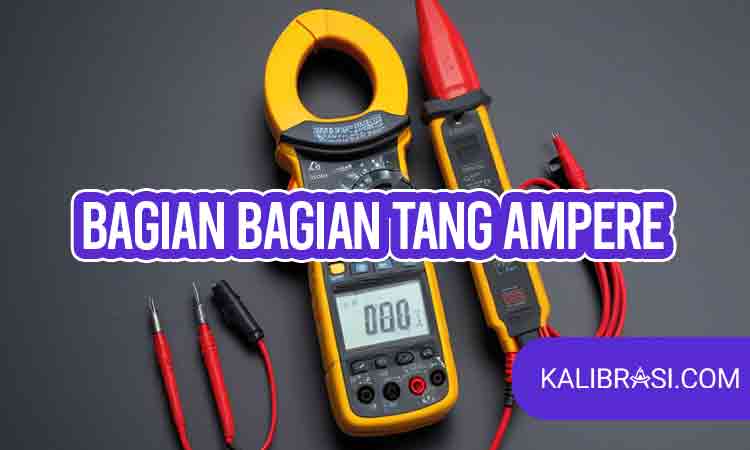

Bagian-bagian Tang Ampere
Tang ampere yang banyak ditemukan di pasaran rata-rata memiliki bentuk yang serupa dan komponen dasar yang sama. Tetapi tidak menutup kemungkinan di model tang ampere tertentu akan ada bagian tambahan yang memperkaya fiturnya. Dari semua itu, yuk simak bagian-bagian tang ampere dan fungsinya yang sering digunakan oleh teknisi hingga profesional.
Bagian Clamp Head
Bisa dikatakan bahwa clamp head pada tang ampere adalah bagian utama dari perangkat ini. Clamp head atau kepala tang ampere berbentuk penjepit yang menyerupai tang. Fungsi penting dari komponen ini yaitu menjepit kabel konduktor dan mengukur besaran arus yang mengalir pada kabel tersebut.
Bagian Trigger Clamp
Trigger clamp adalah bagian yang ada di samping perangkat yang berfungsi untuk membuka clamp. Komponen ini juga tidak kalah penting. Untuk memasukkan kabel pada clamp head, Anda perlu membuka clamp dengan menekan trigger dan melepasnya ketika kabel konduktor yang akan diuji sudah masuk pada clamp head.
Tombol Hold
Komponen utama berikutnya di perangkat tang ampere adalah tombol hold. Peran utama yang dimiliki tombol ini yaitu untuk mengunci hal pengukuran yang tertera pada display. Fungsi tombol hold bermanfaat agar hasil ukur tidak hilang dengan segera setelah jepitan dilepas. Letak pada tombol hold di model tang ampere sangat bervariasi, umumnya berada di depan tang ampere atau samping perangkat.
Bagian Kabel Tang Ampere
Di perangkat tang ampere umumnya dilengkapi dengan kabel uji yang akan menghubungkan instrumen dengan sirkuit yang diuji. Kabel uji ini jumlahnya bervariasi, akan tetapi umumnya berjumlah 2 dengan fungsi khususnya. Pastikan Anda sudah memahami macam-macam kabel tang ampere dan fungsinya. Untuk mempelajari kabel tang ampere, silahkan klik berikut: Kabel Tang Ampere : Fungsi, Jenis, dan Cara Menggunakan
Bagian Baterai tang Ampere
Tang ampere memiliki baterai sebagai suplai daya untuk mengaktifkan fungsi perangkatnya. Baterai tang ampere biasanya terletak di belakang perangkat dengan ketentuan baterai yang bermacam-macam. Simak penjelasan lebih lanjut dari baterai tang ampere dengan klik link berikut: Pentingnya Baterai Tang Ampere dan Jenis Baterainya
Bagian Terminal
Terminal di tang ampere terdiri dari Com dan Volt terminal yang berfungsi untuk memasangkan kabel. Terminal ini lah yang menghubungkan perangkat dengan sirkuit yang diukur. Setiap terminal tang ampere memiliki perannya tersendiri.
Bagian Switch Skala
Range switch adalah bagian dari tang ampere yang perlu Anda perhatikan. Pasalnya, switch skala ini berperan penting untuk menentukan skala pengukuran. Anda bisa menyesuaikan skala pengukuran berdasarkan besar arus listrik yang diuji.
Bagian Layar atau Display
Bagian inti dari tang ampere lainnya adalah layar atau display penampil hasil pengukuran. Display tang ampere biasanya hadir dalam display digital. Sehingga hasil pengukuran yang ditunjukan sudah dalam bentuk angka dengan tingkat ketelitian yang bervariasi.
Baca Juga : Fungsi NCV Pada Tang Ampere yang Harus Kamu Ketahui
Kesimpulan
Setelah mempelajari bagian-bagian tang ampere, Anda memiliki gambaran bentuk dari tang ampere. Nah, bagi Anda yang penasaran dengan gambar tang ampere, Anda bisa klik link berikut untuk cari tahu gambaran dari tang ampere: Penjelasan Gambar Tang Ampere Secara Detail
Selain itu, mengetahui fungsi dari setiap komponen juga memberi kesempatan bagi Anda untuk memaksimalkan fitur yang tersedia pada perangkat ini. Tetapi, bagian-bagian tang ampere bisa berbeda tergantung dari model dan fitur yang disediakan. Oleh karena itu, penting untuk meninjau model tang ampere yang Anda gunakan.
