Penjelasan Sketsa Gambar Multimeter Digital dan Bagiannya

sketsa gambar multimeter digital

Digital multimeter adalah alat yang sangat berguna dan serbaguna dalam dunia elektronika dan listrik. Dengan kemampuannya untuk mengukur berbagai besaran seperti tegangan, arus, dan hambatan, multimeter digital menjadi pilihan utama bagi banyak teknisi dan penghobi elektronika apalagi yang paham sketsa gambar multimeter digital. Berbeda dengan multimeter analog yang menggunakan jarum dan skala, digital multimeter menampilkan hasil pengukuran dalam bentuk angka digital pada layar yang jelas dan mudah dibaca.

Keunggulan ini membuatnya sangat cocok digunakan oleh siapa pun, baik itu pengguna yang berpengalaman maupun pemula, karena informasi pengukuran dapat langsung dipahami tanpa perlu menafsirkan gerakan jarum atau skala yang kompleks. Dengan digital multimeter, proses pengukuran menjadi lebih cepat, akurat, dan efisien, sehingga memudahkan dalam mendiagnosis masalah elektronika atau listrik.

Jika Anda masih belum familiar dengan multimeter digital, di bawah ini Anda bisa melihat sketsa gambar multimeter digital dan juga beberapa bagian-bagian pentingnya.

Bagian Bagian dan Sketsa Gambar Multimeter Digital

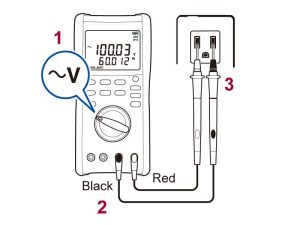

Contoh Sketsa Gambar Multimeter Digital

Multimeter digital memiliki beberapa bagian utama yang memungkinkan pengguna untuk melakukan berbagai jenis pengukuran dengan akurat. Berikut adalah penjelasan singkat tentang setiap bagian dan sketsa gambar multimeter digital yang ada di atas:

  1. Layar (Display)
    Menampilkan hasil pengukuran dalam bentuk angka digital. Ini bisa berupa layar LCD atau LED, tergantung pada modelnya.
  2. Selektor Pengukuran (Dial)
    Digunakan untuk memilih jenis pengukuran yang ingin dilakukan, seperti tegangan (V), arus (A), hambatan (Ω), dan lainnya.
  3. Pengaturan Rentang (Range)
    Memungkinkan pengguna untuk memilih rentang pengukuran yang sesuai dengan nilai yang diharapkan. Pengaturan ini dapat diubah sesuai kebutuhan.
  4. Probe (Kabel Pengukur)
    Kabel pengukur yang terhubung ke terminal pengukuran dan digunakan untuk menyentuh sirkuit atau objek yang ingin diukur.
  5. Tombol Hold (Simpan)
    Digunakan untuk menyimpan nilai pengukuran saat tombol ditekan, memungkinkan pengguna untuk membaca nilai tersebut tanpa harus terus menyentuh probe.
  6. Tombol Power (Daya)
    Digunakan untuk menyalakan atau mematikan multimeter. Terkadang juga digunakan untuk memilih mode pengukuran tambahan.
  7. Tombol Lain-lain
    Tombol tambahan yang dapat memiliki berbagai fungsi, seperti tombol untuk memilih unit pengukuran, tombol untuk memilih fungsi tambahan, dan sebagainya.
  8. Terminal Pengukuran
    Tempat di mana probe disambungkan untuk melakukan pengukuran. Biasanya terdapat beberapa terminal untuk berbagai jenis pengukuran.
  9. Baterai
    Menyediakan daya untuk mengoperasikan multimeter. Baterai ini dapat ditemukan di bagian belakang atau sisi multimeter.
  10. Proteksi Penguji Fusi (Fuse)
    Melindungi multimeter dari arus yang berlebihan yang dapat merusaknya. Fuse ini bisa diganti jika terbakar.
  11. Indikator Polarisasi (Polarity Indicator)
    Menunjukkan polaritas sirkuit yang diukur, penting terutama dalam pengukuran tegangan.
  12. Backlight (Penerangan Latar)
    Fitur tambahan yang memungkinkan layar multimeter terang dalam kondisi cahaya rendah atau gelap.

Kesimpulan

Bagaimana? Sudah mengerti tentang multimeter digital dengan melihat sketsa gambar multimeter digital yang ada di atas? Dengan sketsa gambar multimeter tadi, diharapkan Anda bisa menggunakan multimeter digital ini dengan tepat dan juga memahami penggunaan dari setiap fiturnya.
