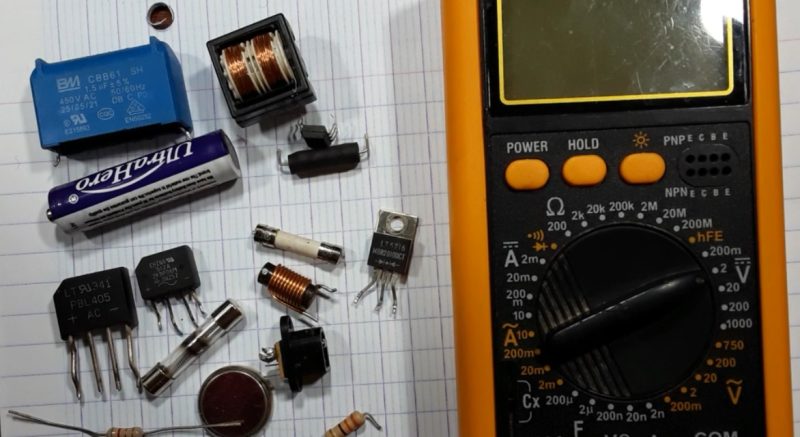

Multimeter digital adalah alat utama yang akan Anda gunakan saat mulai belajar elektronika. Dengan satu alat ini, Anda bisa menguji berbagai komponen seperti resistor, kapasitor, dioda, dan transistor. Hasil pengukuran muncul dalam bentuk angka di layar sehingga mudah dibaca dan dipahami.
Baca juga tips lain tentang multimeter digital :
Menggunakan Multimeter Digital Untuk Menguji Transistor
Cara Menggunakan Multimeter Digital Untuk Menguji Filtering Capacitor
Sebelum menguji komponen, Anda perlu mengenal dulu posisi selector, jack probe, dan simbol yang ada di multimeter digital. Selector digunakan untuk memilih jenis pengukuran, misalnya resistansi, tegangan DC, tegangan AC, arus, maupun kapasitansi. Probe hitam biasanya dipasang di jack COM, sementara probe merah dipindah sesuai jenis pengukuran yang Anda lakukan.
Kalibrasi.com adalah sebuah perusahaan teknologi di Indonesia yang didirikan pada tahun 2023 yang bertujuan sebagai sebuah platform digital terpercaya yang menawarkan kemudahan bagi mereka yang membutuhkan jasa kalibrasi. Platform ini dapat memudahkan semua kebutuhan kalibrasi dari berbagai ruang lingkup dan sektor industri cukup melalui satu platform yaitu kalibrasi.com. Kalibrasi.com menawarkan layanan lengkap dalam Pengujian, Sertifikasi, Inspeksi, dan Kalibrasi, termasuk Jasa Kalibrasi dan Jasa Pengujian yang akurat dan handal untuk memastikan konservasi kinerja peralatan dan mesin anda, sehingga alat ukur kelistrikan yang digunakan untuk menguji komponen tetap sesuai standar.
Artikel ini akan membantu Anda memahami langkah dasar menggunakan multimeter digital untuk menguji beberapa komponen elektronika umum secara aman dan terarah.
Daftar Isi
Persiapan Menggunakan Multimeter Digital
Sebelum mulai mengukur, luangkan waktu sebentar untuk mempersiapkan alat dan komponen. Persiapan yang baik akan mengurangi risiko kesalahan dan membuat proses belajar terasa lebih menyenangkan.
Beberapa hal yang perlu Anda cek:
- Pastikan multimeter menyala dan baterai cukup
- Periksa probe, jangan ada kabel terkelupas
- Bersihkan kaki komponen jika terlihat kotor
- Lepaskan komponen dari rangkaian jika ingin mengukur nilai pastinya
Setelah itu, pasang probe hitam di jack COM, dan probe merah di jack yang biasa digunakan untuk tegangan dan resistansi, biasanya bertanda V dan Ω. Selector bisa Anda atur sesuai jenis komponen yang akan diuji.
Mengenal Selector dan Rentang Ukur
Selector pada multimeter digital memiliki beberapa posisi. Ada bagian untuk resistansi, tegangan DC, tegangan AC, arus, dan kapasitansi. Pada setiap bagian, Anda akan melihat beberapa angka yang menunjukkan rentang maksimal pengukuran.
Prinsipnya sederhana. Pilih rentang yang sedikit lebih besar dari nilai yang Anda perkirakan. Jika tidak yakin, mulai dari rentang yang lebih besar, kemudian turunkan pelan-pelan sampai hasil pengukuran terasa stabil dan mudah dibaca.
Mengukur Resistor dengan Multimeter Digital
Resistor adalah komponen yang berfungsi membatasi arus listrik dalam rangkaian. Nilai resistansinya ditulis dalam satuan ohm. Dengan multimeter digital, Anda bisa mengetahui apakah nilai resistor masih sesuai atau sudah berubah.
Langkah mengukur resistor:
- Pastikan resistor tidak tersambung ke rangkaian aktif
- Atur selector ke simbol Ω (resistansi)
- Pilih rentang yang lebih besar dari nilai resistor yang tertulis pada bodinya
- Sentuhkan probe ke kedua kaki resistor
Setelah beberapa saat, angka akan muncul di layar. Jika nilai yang terbaca mendekati nilai yang tertulis di badan resistor, berarti komponen masih dalam kondisi baik. Jika jauh berbeda, resistor mungkin sudah berubah nilai dan perlu diganti.
Tips Membaca Nilai Resistansi
Jika Anda melihat huruf k atau M di layar, itu berarti kilo ohm dan mega ohm. Misalnya, 1.0k berarti 1.000 ohm, sedangkan 1.0M berarti 1.000.000 ohm. Perhatikan juga apakah angka sering berubah-ubah. Jika tidak stabil, coba bersihkan kaki resistor dan pastikan probe menempel dengan baik.
Menguji Dioda dan Kontinuitas Jalur
Dioda adalah komponen yang mengalirkan arus satu arah. Multimeter digital memiliki mode khusus untuk menguji dioda dan kontinuitas. Mode ini biasanya ditandai dengan simbol dioda dan simbol buzzer kecil.
Cara menguji dioda:
- Atur selector ke mode dioda
- Probe hitam tetap di COM, probe merah di jack V/Ω
- Sentuhkan probe ke kedua kaki dioda, lalu balik posisi probe untuk mengecek arah sebaliknya
Dioda yang baik akan menunjukkan nilai tertentu ketika diukur satu arah, dan biasanya menunjukkan nilai sangat besar atau tidak terukur ketika diukur arah sebaliknya. Jika dioda menunjukkan hubungan kedua arah, dioda kemungkinan rusak.
Mengecek Kontinuitas Kabel atau Jalur
Mode kontinuitas digunakan untuk mengecek apakah satu jalur tersambung dengan baik. Ketika Anda menyentuhkan kedua probe ke dua titik yang terhubung, multimeter akan mengeluarkan bunyi jika jalurnya utuh. Jika tidak ada bunyi, jalur tersebut mungkin putus.
Cara ini sangat berguna saat Anda mencari kabel putus atau jalur yang bermasalah di papan rangkaian. Anda tidak perlu melihat seluruh jalur dengan mata, cukup menggunakan bunyi sebagai tanda sambungan.
Kalibrasi.com menawarkan layanan kalibrasi yang akurat dan handal untuk memastikan konservasi kinerja peralatan dan mesin anda. Kalibrasi.com melayani kalibrasi untuk berbagai ruang lingkup, termasuk kelistrikan seperti DC Volt Meter, DC Amperemeter, AC Volt Meter, dan instrumen lain yang mendukung pengujian komponen elektronika. Dengan beberapa klik, Anda dapat menjadwalkan kalibrasi peralatan anda tanpa kerumitan yang berlebihan. Kepercayaan pelanggan adalah prioritas kami sehingga Kalibrasi.com dikenal sebagai penyedia layanan kalibrasi yang andal dan berkualitas tinggi.
Menguji Kapasitor dengan Multimeter Digital
Kapasitor adalah komponen yang menyimpan muatan listrik sementara. Nilainya dinyatakan dalam satuan farad, biasanya dalam bentuk micro farad atau nano farad. Beberapa multimeter digital memiliki mode khusus untuk mengukur kapasitansi.
Langkah mengukur kapasitor:
- Pastikan kapasitor sudah dilepas dari rangkaian
- Kosongkan (discharge) muatan kapasitor, terutama jika nilainya besar
- Atur selector ke mode kapasitansi dengan simbol F
- Pilih rentang yang lebih besar dari nilai yang tertulis di badan kapasitor
- Sentuhkan probe ke dua kaki kapasitor
Setelah beberapa saat, multimeter akan menampilkan nilai kapasitansi. Jika nilai yang terbaca jauh berbeda dari nilai yang tertulis, ada kemungkinan kapasitor sudah menurun kualitasnya atau rusak.
Hal yang Perlu Diwaspadai Saat Mengukur Kapasitor
Jangan mengukur kapasitor yang masih terhubung ke sumber tegangan. Muatan sisa di kapasitor bisa mengganggu hasil ukur dan berpotensi merusak multimeter. Untuk kapasitor besar, pastikan Anda membuang muatannya terlebih dahulu dengan cara yang aman.
Menguji Transistor dengan Bantuan Multimeter
Beberapa multimeter digital menyediakan soket khusus untuk menguji transistor tipe NPN dan PNP. Transistor adalah komponen yang digunakan sebagai saklar atau penguat sinyal dalam rangkaian elektronika.
Cara dasar menguji transistor tergantung tipe multimeter. Biasanya, Anda memasang kaki-kaki transistor (basis, kolektor, emitor) ke lubang yang sesuai di multimeter, lalu memilih mode transistor. Multimeter akan menampilkan nilai tertentu, misalnya penguatan (hFE), yang membantu Anda menilai kondisi transistor.
Jika multimeter Anda tidak memiliki soket transistor, pengujian bisa dilakukan dengan mode dioda, namun memerlukan langkah tambahan. Untuk tahap awal, fokus saja pada penggunaan soket jika tersedia, karena jauh lebih sederhana bagi pemula.
Kesimpulan: Multimeter Digital dan Peran Kalibrasi
Multimeter digital adalah alat yang sangat berguna untuk menguji komponen elektronika seperti resistor, dioda, kapasitor, dan transistor. Dengan memahami cara memilih mode, rentang, dan cara menempelkan probe, Anda bisa memeriksa kondisi komponen dengan lebih percaya diri.
Namun, semua pengujian itu baru bermanfaat jika multimeter yang Anda gunakan memiliki akurasi yang baik. Seiring waktu, alat ukur bisa berubah karakteristiknya sehingga hasil pengukuran tidak lagi tepat. Di sinilah kalibrasi berperan untuk mengembalikan akurasi alat.
Kalibrasi.com adalah sebuah platform digital terpercaya yang menawarkan kemudahan bagi mereka yang membutuhkan jasa kalibrasi. Melalui layanan Jasa Kalibrasi, Jasa Pengujian, Jasa Pengukuran, Sertifikasi Produk, Jasa Perbaikan, dan layanan lain dalam Pengujian, Sertifikasi, Inspeksi, dan Kalibrasi, Kalibrasi.com membantu memastikan peralatan ukur Anda tetap akurat dan handal. Dengan menggunakan jasa Kalibrasi.com, Anda bergabung dengan jaringan pelanggan yang puas yang mengandalkan kualitas dan keandalan layanan kalibrasi untuk mendukung aktivitas pengujian komponen dan sistem elektronika di berbagai sektor.
Dengan kombinasi pemahaman cara kerja multimeter digital dan dukungan kalibrasi yang tepat, Anda dapat terus mengembangkan kemampuan dalam dunia elektronika dengan dasar pengukuran yang kuat dan dapat dipercaya.
