Multimeter analog berfungsi sebagai alat pengujian listrik yang digunakan untuk mengukur berbagai parameter seperti tegangan, arus, hambatan, frekuensi, dan kekuatan sinyal. Gambar sketsa multimeter analog ini menampilkan jarum yang bergerak sepanjang skala untuk menunjukkan pengukuran. Meskipun multimeter analog rentang aktif hemat biaya, multimeter ini dapat menimbulkan tantangan bagi pemula dalam hal pembacaan yang akurat, terutama pada skala resistansi.
Memang, ini adalah jenis atau tipe pertama dari sebuah multimeter. Walaupun memang sudah banyak yang beralih ke multimeter digital karena dianggap lebih canggih, multimeter analog ini masih banyak yang menggunakannya.
Daripada Anda bingung bagaimana gambaran multimeter analog dan juga bagian-bagiannya, Anda bisa membaca artikel ini untuk mengetahui gambar sketsa multimeter analog dan juga bagian-bagiannya.
Daftar Isi

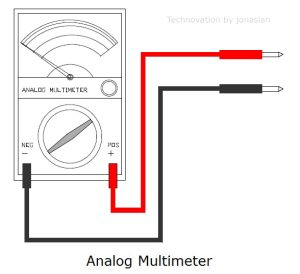

Bagian dan Gambar Sketsa Multimeter Analog
Untuk lebih jelasnya mengenal tentang multimeter analog, Anda bisa melihat gambar sketsa multimeter analog yang ada di atas ini. Ada beberapa bagian yang perlu untuk Anda ketahui pada multimeter analog ini, di antaranya:
- Jarum Penunjuk
Merupakan komponen yang menunjukkan hasil pengukuran pada skala yang ada di multimeter analog. Jarum ini akan bergerak sepanjang skala untuk menunjukkan nilai yang diukur. - Skala
Ini adalah bagian yang menampilkan berbagai nilai pengukuran dalam bentuk skala. Nilai-nilai ini ditampilkan sebagai angka pada bagian skala multimeter. - Lubang Kutub +
Digunakan untuk menyambungkan kabel pengukur positif saat melakukan pengukuran tegangan atau arus listrik. Lubang ini biasanya berwarna merah. - Zero Adjust Screw
Merupakan sekrup pengatur yang digunakan untuk mengkalibrasi atau menyesuaikan nol pada pengukuran multimeter. - Zero Ohm Adjust Knob
Knob ini digunakan untuk menyesuaikan nol pada pengukuran resistansi atau hambatan dalam sebuah rangkaian. - Positive Terminal (20 A DC Only)
Ini adalah terminal positif yang digunakan khusus untuk pengukuran arus searah (DC) dengan arus maksimum 20 ampere. - Lubang Kutub
Digunakan untuk menyambungkan kabel pengukur negatif saat melakukan pengukuran tegangan atau arus listrik. Lubang ini biasanya berwarna hitam. - Range Selector Switch
Range selector switch adalah bagian pada multimeter analog untuk memilih rentang pengukuran yang sesuai dengan nilai yang diharapkan. Ini memungkinkan pengguna untuk memilih rentang pengukuran yang paling sesuai dengan aplikasi pengukuran yang dilakukan.
Kesimpulan
Bagaimana dengan sketsa multimeter analog yang ada di atas dan penjelasan bagian-bagiannya, apakah Anda sudah paham? Dengan melihat sketsa multimeter analog di atas, dapat diharapkan bahwa pengukuran pada alat ini bisa anda pahami dan Anda bisa memanfaatkan semua fiturnya dengan baik.
